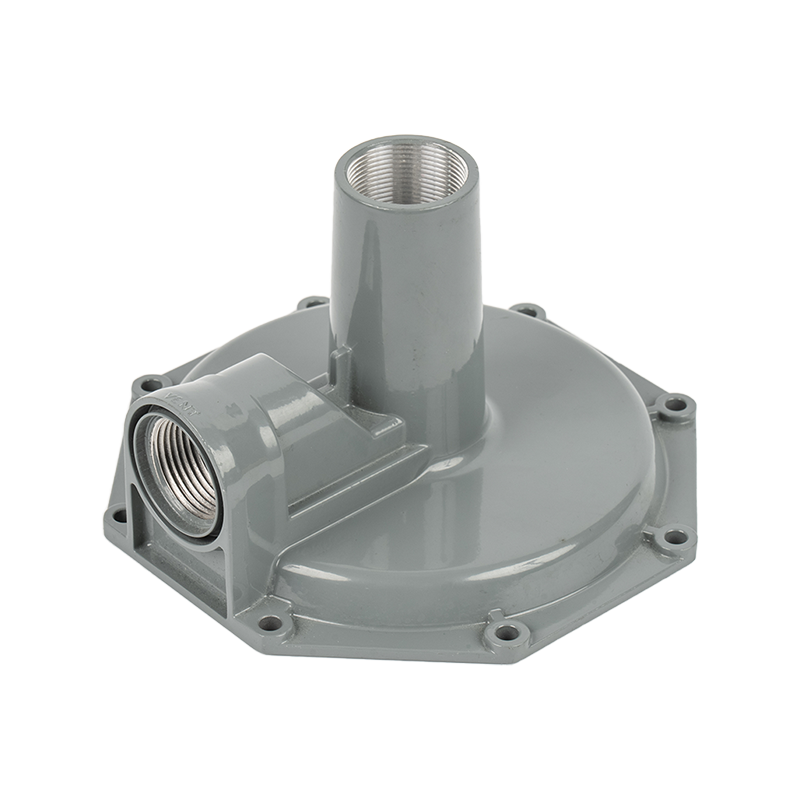

Što je aluminijski reducirni ventil visoke čvrstoće

A aluminijski redukcijski ventil visoke čvrstoće (PRV) je precizni uređaj za kontrolu protoka projektiran za automatsko snižavanje dovodnog tlaka na stabilan, unaprijed određen nizvodni radni tlak—bez obzira na fluktuacije ulaznih uvjeta ili zahtjeva protoka. Za razliku od konvencionalnih analoga od mesinga ili nehrđajućeg čelika, ovi ventili proizvedeni su od aluminijskih legura za zrakoplovstvo ili industriju, kombinirajući mehaničku robusnost sa dramatično smanjenom težinom komponente.

Princip rada jezgre oslanja se na dijafragmu s oprugom ili sklop klipa. Nizvodni tlak djeluje protiv dijafragme; kada premaši zadanu vrijednost opruge, sjedište glavnog ventila se zatvara proporcionalno, ograničavajući protok dok se ne uspostavi ravnoteža. Ovo samoregulirajuće ponašanje je potpuno mehaničko i ne zahtijeva vanjsko napajanje, što ga čini inherentno pouzdanim u udaljenim ili sigurnosnim kritičnim instalacijama.

Aluminijska konstrukcija uvodi uvjerljiv niz kompromisa. Gustoća materijala je otprilike jedna trećina gustoće čelika, što omogućuje inženjerima da specificiraju PRV-ove u sklopovima osjetljivim na težinu - prijenosnim pneumatskim alatima, zemaljskoj opremi za zrakoplove, laganim razdjelnicima za navodnjavanje i tekućinskim sustavima na baterije - bez žrtvovanja integriteta održavanja pritiska.

Tržište aluminijskih PRV-ova znatno se proširilo kako industrije fluidne energije, procesa i HVAC-a traže komponente koje zadovoljavaju strože proračune težine, a istodobno su usklađene sa sve zahtjevnijim standardima tlaka i okoliša. Razumijevanje metalurških, mehaničkih i primjenskih dimenzija ovih ventila bitno je za inženjere, stručnjake za nabavu i stručnjake za održavanje koji ih specificiraju ili upravljaju njima.

Odabir legure i metalurška razmatranja

Nije sav aluminij jednak. Aluminijska PRV tijela visoke čvrstoće obično se lijevaju ili strojno obrađuju od jedne od tri obitelji legura, od kojih je svaka optimizirana za različitu kombinaciju čvrstoće, obradivosti i otpornosti na koroziju.

Legure serije 2000 (sa bakrenim ležajevima).

2024-T4 i 2024-T351 su radni konji za pričvršćivače i konstrukcije u zrakoplovstvu. Njihova visoka vlačna čvrstoća (470–485 MPa ultimate) dolazi od otvrdnjavanja taloženjem bakra. Međutim, sadržaj bakra smanjuje inherentnu otpornost na koroziju, tako da PRV tijela serije 2000 obično dobivaju prevlake od anodnog oksida ili tretmane konverzije kromatom kada se koriste u vlažnim ili kemijski agresivnim okruženjima.

Legure serije 6000 (magnezij-silicij).

6061-T6 je najraširenija legura za strojno obrađene PRV kućišta. Uz vlačnu čvrstoću od približno 310 MPa i izvrsnu zavarljivost, nudi uravnotežen profil: dovoljno jak za rad pod umjerenim tlakom (do 10–25 bara u većini komercijalnih dizajna), prirodno otporan na koroziju u neutralnim medijima i lako se strojno obrađuje do uskih tolerancija navoja potrebnih za geometriju sjedišta ventila. Anodizacija do 10–25 µm osigurava dodatnu površinsku tvrdoću i zaštitu od trošenja.

Legure serije 7000 (sa cinkom).

7075-T651 pruža najveću čvrstoću od bilo koje uobičajene kovane legure aluminija (503 MPa ultimate), približavajući se granici razvlačenja mekog čelika. Proizvođači PRV-a okreću se 7075 kada ulazni tlak prelazi 70 bara ili kada ventil mora izdržati značajno mehaničko opterećenje od zamora—kao u mobilnim hidrauličkim krugovima koji su podložni udarcima i vibracijama. Kompromis je manja otpornost na lom i osjetljivost na pucanje uslijed korozije u okruženjima s visokim udjelom klorida, što zahtijeva pažljivu površinsku zaštitu i pregled dizajna.

Materijali brtvi i unutarnjih komponenti moraju biti odabrani tako da nadopunjuju aluminijsko tijelo. Opruge od nehrđajućeg čelika (razred 302 ili 316), klipnjače presvučene PTFE-om ili nehrđajućeg čelika i dijafragme od NBR, EPDM ili FKM elastomera standardne su kombinacije. Galvanska kompatibilnost između aluminijskog tijela i bilo kojih unutarnjih dijelova od željeza ili legure bakra održava se eloksiranjem, zaštitnim premazima ili dielektričnim izolatorima gdje je to potrebno.

Ključni atributi izvedbe

Značajke dizajna i vrste konstrukcije

Aluminijski PRV-ovi visoke čvrstoće dostupni su u dva primarna tipa konstrukcije, od kojih svaki odgovara različitom režimu tlaka i protoka.

Dizajn izravnog djelovanja (opruga preko dijafragme).

U PRV-u izravnog djelovanja, nizvodni tlak djeluje izravno ispod dijafragme, suprotstavljajući se podesivoj tlačnoj opruzi iznad nje. Kada izlazni tlak padne, opruga otvara glavni otvor; rastući tlak sabija oprugu da je zatvori. Ovaj dizajn je sam po sebi jednostavan—malo pokretnih dijelova, kompaktna omotnica, niska cijena—ali pokazuje karakteristiku "spustiti" : izlazni tlak lagano opada kako se protok povećava, jer se opruga mora dodatno stisnuti kako bi održala ravnotežu sila pri većim brzinama protoka. Tipično je opadanje od 5–15%. Aluminijski PRV-ovi s izravnim djelovanjem idealni su za pneumatske alate, regulaciju zraka na mjestu uporabe i instrumentacijske vodove s malim protokom.

Dizajn kojim upravlja pilot

Aluminijski PRV-ovi s pilot-upravljanjem koriste mali pilot-ventil s izravnim djelovanjem kako bi osjetili izlazni tlak i modulirali veći glavni klip ili dijafragmu. Pilot krug pojačava kontrolni signal, smanjujući pad na manje od 1% i omogućavajući stabilnu regulaciju u širokim rasponima protoka. Ova arhitektura odgovara industrijskim procesnim linijama, pneumatskim sustavima velikog protoka i aplikacijama gdje je točnost zadane vrijednosti kritična. Dodatni pilot stupanj malo povećava duljinu tijela i cijenu, ali značajno poboljšava točnost regulacije.

Površinski tretmani koji produljuju vijek trajanja

Sirovi aluminij, iako je prirodno zaštićen tankim oksidnim filmom, ima značajne koristi od inženjerske obrade površine u primjenama ventila:

1. Anodiziranje tipa II (5–10 µm): Poboljšava kozmetičku otpornost na koroziju i osigurava kemijski lijepljivu površinu za brtvila i maziva. Prikladno za pneumatski servis u zatvorenom prostoru.
2. Tvrda anodizacija tipa III (25–50 µm): Proizvodi keramički tvrdu površinu (400–600 HV) koja je otporna na eroziju od medija velike brzine i mehaničko trošenje od kliznih kontakata klipa. Preferira se za hidraulične i visokociklične pneumatske PRV-ove.
3. Kromatni premaz za konverziju (alodin/alokrom): Dodaje galvansku zaštitu i djeluje kao temeljni adhezijski sloj za lakirane ili praškasto obložene vanjske površine. Uobičajeno u zrakoplovnim i obrambenim primjenama.
4. Anodizacija impregnirana PTFE-om: Smanjuje trenje na kliznim površinama (provrti klipa, navoji za podešavanje), poboljšavajući ponovljivost zadane vrijednosti i smanjujući silu kidanja tijekom radnog vijeka.
5. Bezelektrično niklanje (ENP): Nanosi se na sjedišta ventila i habajuće površine klipova gdje je tvrdoća aluminija nedovoljna; pruža površinu od 500–600 HV bez ugrožavanja svojstava rasute legure.

Primjene u industriji

Prednost u omjeru težine i čvrstoće aluminijskih PRV-ova visoke čvrstoće potaknula je usvajanje u različitim sektorima, od kojih svaki iskorištava različite aspekte svojstava materijala.

Zrakoplovstvo i obrana

Hidraulički i pneumatski sustavi zrakoplova rade pod strogim proračunima težine gdje je svaki gram bitan. Aluminijski PRV-ovi reguliraju vodove za dovod tlaka u kabini, krugove pokretača stajnog trapa i mreže odzračivanja sustava kontrole okoliša (ECS). 2024-T351 i 7075-T651 poželjne su legure, s površinama koje su u skladu sa specifikacijama za eloksiranje MIL-A-8625 tipa III. PRV-ovi u ovim primjenama moraju proći kvalifikacijske testove vibracija i udara prema MIL-STD-810 kako bi se osigurala stabilnost zadane vrijednosti pod opterećenjima letenja.

Industrijska pneumatika i automatizacija tvornica

Sustavi komprimiranog zraka u proizvodnim pogonima koriste aluminijske PRV-ove—često s kućištem 6061-T6—na svakom ulazu u stroj kako bi smanjili tlak u kolektoru (obično 8–10 bara) na radni tlak alata ili aktuatora (4–6 bara). Mala težina pojednostavljuje integraciju u modularne sklopove FRL (filter-regulator-lubricator), a toplinska vodljivost aluminija pomaže raspršiti toplinu koja se stvara tijekom događaja smanjenja tlaka velikog protoka, održavajući dosljedne zadane vrijednosti tijekom intenzivnih ciklusa rada.

Prijenosna i mobilna oprema

Pneumatski udarni čekići, prijenosni generatori, ronilačka oprema i tekućinski sustavi montirani na vozila imaju koristi od smanjene mase aluminijskog PRV-a. PRV koji se temelji na standardu 6061 može težiti 180-250 g gdje bi ekvivalentni ventil od nehrđajućeg čelika premašio 500 g - što je značajna razlika u opremi koja se nosi u ruci ili na ruksaku gdje je umor operatera sigurnosni faktor.

Navodnjavanje i upravljanje vodama

PRV-ovi od tlačno lijevanog aluminija A380 naširoko se koriste u poljoprivrednim sustavima za navodnjavanje kap po kap i mikro raspršivanjem za održavanje ravnomjernog tlaka emitera u topografskim varijacijama. Otpornost aluminija na stvaranje kamenca od kalcijevog karbonata (u odnosu na mjed u vodoopskrbi s visokim sadržajem karbonata) i njegova konkurentna cijena po jedinici čine ga materijalom izbora u razdjelnicima za navodnjavanje velikog volumena. Izlazni tlakovi obično su postavljeni u rasponu od 1,5–2,5 bara za optimizaciju emitera.

Vodik i alternativni sustavi goriva

Nove primjene čiste energije – vozila s vodikovim gorivnim ćelijama, krugovi postrojenja za ravnotežu postrojenja za elektrolizu i stanice za točenje stlačenog prirodnog plina (CNG) – stvorile su potražnju za aluminijskim PRV-ovima kompatibilnim s uslugom vodikovog plina. Vodikova krtost predstavlja problem za legure visoke čvrstoće: legure serije 7000 zahtijevaju pažljivu toplinsku obradu i protokole pasivizacije površine, dok 6061-T6 pokazuje prihvatljivu otpornost pri tlakovima ispod 70 bara. Ovo je aktivno područje rada na kvalifikaciji materijala u cijeloj industriji.

Kako odabrati pravi aluminijski PRV

Ispravan PRV odabir zahtijeva sustavnu procjenu parametara sustava i primjene. Inženjeri bi trebali razmotriti sljedeće:

1. Definirajte ulazni i izlazni raspon tlaka: Potvrdite maksimalni ulazni tlak (P1 max) i potreban raspon izlazne zadane vrijednosti. Provjerite da nazivni ulazni tlak ventila prelazi P1 max za najmanje 10–20% radi sigurnosne granice.
2. Izračunajte potrebni koeficijent protoka (Cv): Odredite zahtjeve za vršnim protokom sustava (l/min ili SCFM) i upotrijebite tablice veličine Cv proizvođača za odabir odgovarajuće veličine tijela. Premale veličine uzrokuju veliki pad tlaka i nestabilnost; predimenzioniranje smanjuje točnost regulacije pri malim protokima.
3. Navedite kompatibilnost tekućine: Potvrdite da je procesni medij kompatibilan s odabranom legurom, brtvenim elastomerima i materijalom opruge. Nabavite tablice podataka o kompatibilnosti materijala za nestandardne medije.
4. Procijenite raspon temperature: Odaberite elastomerne brtvene materijale (NBR, EPDM, FKM, FFKM) na temelju kombinirane ovojnice tekućine i temperature okoline. Tvrdo anodizirani aluminij zadržava mehanička svojstva do 175 °C; elastomeri su obično ograničavajuća komponenta.
5. Odaberite vrstu i veličinu veze: Dostupni su NPT, BSPP ili metrički navojni priključci od ⅛" do 2" (DN6 do DN50); varijante za montiranje na razdjelnik i za utiskivanje odgovaraju modularnim pneumatskim sklopovima.
6. Pregledajte zahtjeve certifikacije i sukladnosti: Prijave mogu zahtijevati CE oznaku (PED 2014/68/EU), UL priznanje, CSA certifikat ili usklađenost s ATEX/IECEx direktivama za upotrebu u opasnim područjima.
7. Procijenite potrebe za okolišem i površinskom obradom: Okruženje na otvorenom, u moru ili za ispiranje jamči eloksiranje tipa III ili dodatne zaštitne premaze. Navedite IP klasu zaštite (IP65 ili višu) za zaštitu od prodora prašine i vlage gdje je primjenjivo.

Instalacija, održavanje i vijek trajanja

Aluminijski PRV-ovi zahtijevaju jednostavnu, ali dosljednu praksu održavanja kako bi isporučili svoj nazivni vijek trajanja.

Najbolje prakse instalacije

Ugradite ventil u orijentaciji koju je odredio proizvođač (obično strelica protoka vodoravna ili okomita prema gore). Osigurajte da je ulazni dovod čist i suh – sustavi komprimiranog zraka trebaju uključivati ​​filtar-separator ili koalescentni filtar uzvodno od PRV-a kako bi se spriječio ulazak čestica ili vlage, što narušava površine sjedala i integritet dijafragme. Teflonsku traku ili smjesu za brtvljenje navoja treba umjereno nanositi na NPT/BSPP navoje kako bi se izbjegla hidraulička blokada u pilotskom krugu upravljanih dizajna.

Periodični intervali pregleda

U servisu s čistim komprimiranim zrakom, 6061 aluminijski PRV obično rade bez održavanja 18-24 mjeseca. U kontaminiranim okruženjima s visokom vlagom ili kemijski aktivnim okruženjima, razborita je tromjesečna inspekcija. Točke pregleda uključuju: provjeru zadane vrijednosti izlaznog tlaka (pomoću kalibriranog manometra), integritet dijafragme ili brtve klipa (provjerava se promatranjem pomicanja tlaka pri nultom protoku) i vizualni pregled vanjskog dijela kućišta radi korozije, posebno na navojnim spojevima gdje mogu postojati galvanski parovi.

Uobičajeni načini kvarova i sanacija

Puzanje (odstupanje zadane vrijednosti): Obično označava zamor opruge ili kompresiju elastomera. Ponovno kalibrirati; zamijenite sklop opruge ili dijafragme ako pomak prelazi ±5% zadane vrijednosti. Brbljanje: Brzo osciliranje sjedišta ventila, uzrokovano premalim ventilom za protok, pretjeranim skokovima ulaznog tlaka ili kontaminiranim površinama sjedišta. Očistite sjedalo; razmislite o dodavanju prigušivanja ulaza ili zamjeni s većim ventilom. Unutarnje curenje (plakanje): Istrošeno sjedalo ili oštećena dijafragma; zamijenite komponente za brtvljenje koristeći set za popravak proizvođača. Aluminijska sjedala s bezelektričnom niklom obično se mogu popraviti na terenu; gola aluminijska sjedala mogu zahtijevati zamjenu karoserije ako je erozija uznapredovala.
